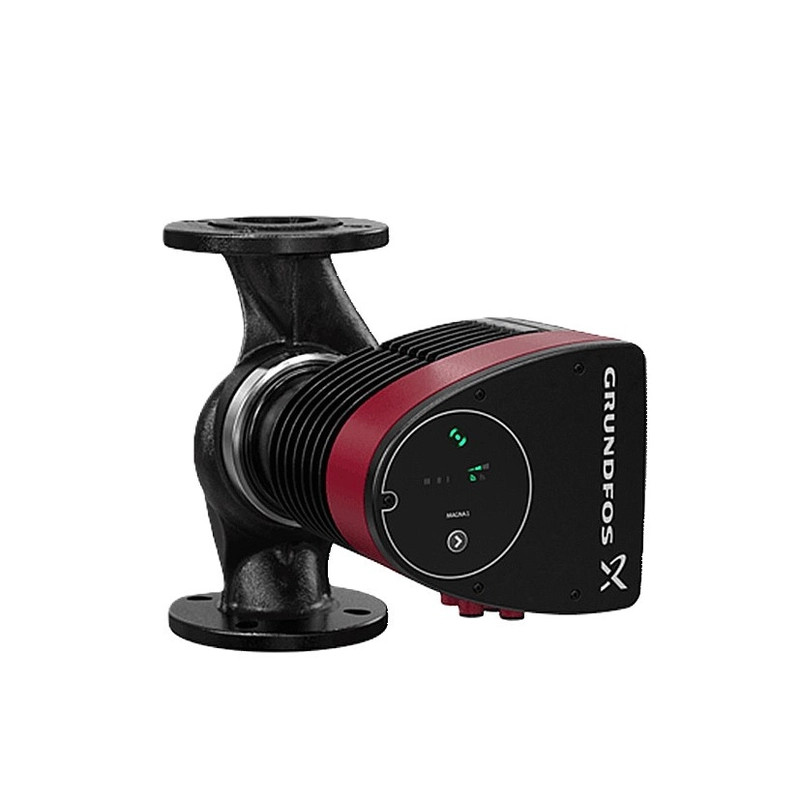

Grundfos Magna3 40-100 F 220 PN6/10, magas hatásfokú, energiatakarékos fűtési prémium keringetőszivattyú, karimás, cksz.97924269

A páratlan hatékonyság, a széles működési tartomány és a beépített kommunikációs képességeknek köszönhetően a szivattyú ideális nagy teljesítményű rendszerekbe, középületekbe.

A MAGNA3 szivattyú egyaránt alkalmazható fűtési és hűtési rendszerekben, így nyilvánvaló választás bármilyen épületgépészeti projektben, legyen az új, vagy régi rendszer átalakítása.

A MAGNA3 nedves tengelyű keringetőszivattyú. A szivattyú és a motor egy egységet képez. A szivattyúban nincs tengelytömítés és mindössze két tömítőgyűrű található a teljes egységben. A csapágyak kenését a szállított közeg biztosítja.

A bilincses rögzítési technikának köszönhetően a szivattyúfej átpozicionálható egyetlen csavar meglazításával.

A szivattyú karbantartást nem igényel, így az élettartam-költségek nagymértékben csökkennek.

A szivattyú jellemzői:

- beépített vezérlőelektronika

- érintőképernyős vezérlő felület

- CIM modul csatlakozási lehetőség

- beépített nyomáskülönbség- és hőmérséklet távadó

- öntöttvas ház (modelltől függően)

- szénszállal erősített kompozit légrésbetétcső

- rozsdamentes acél csapágy lemez és forgórész burkolat

- alumínium ötvözet állórész

- léghűtéses elektronika

A MAGNA3 egyfázisú szivattyú.
Beépítettet funkciók:

AUTOADAPT

- FLOWADAPT és FLOWLIMIT (több mint egy szivattyú funkció – alkalmazásával nincs szükség fojtószelep beépítésére a rendszerben)

- Arányos nyomáskülönbség vezérlés

- Állandó nyomás vezérlés

- Állandó hőmérséklet vezérlés

- Állandó fordulatszámú üzemelés

- Minimum vagy maximum fordulatszámon üzemelés

- Automatikus éjszakai üzemmód

- Külső motorvédelem nem szükséges

- Hőszigetelő burkolat fűtési rendszerekben való alkalmazásra – ikerszivattyúknál nincs

- Nagy hőmérséklet tartományban alkalmazható, ahol a közeghőmérséklet és környezeti hőmérséklet egymástól független.

Kommunikáció

A MAGNA3 szivattyúval a következő módokon lehet kommunikálni:

- vezeték nélküli Grundfos GO távirányító

- terepi busz kommunikáció CIM modulon keresztül

- digitális bemenet

- relé kimenet

- analóg bemenet (hőmennyiség méréshez)
Motor és elektronikus vezérlés
A MAGNA3 4 pólusú, állandómágneses szinkronmotorral van szerelve, melynek köszönhetően jobb hatásfokú a hagyományos aszinkron motorral szerelt szivattyúkhoz képest.

A szivattyú fordulatszáma beépített frekvenciaváltóval szabályozható.

Beépített nyomáskülönbség- és hőmérséklet érzékelővel rendelkezik.

Folyadék: Szivattyúzott közeg: Tiszta víz Folyadékhőmérséklet tartomány: -10 .. 110 °C Liquid temperature during operation: 60 °C
Sűrűség: 983.2 kg/m3 Technikai: Szigetelési osztály: 110 Minősítés az adattáblán: CE,VDE,EAC,CN ROHS
Szerkezeti anyagok: Szivattyúház: Öntött vas EN-GJL-250 ASTM A48-250B Járókerék: PES 30%GF

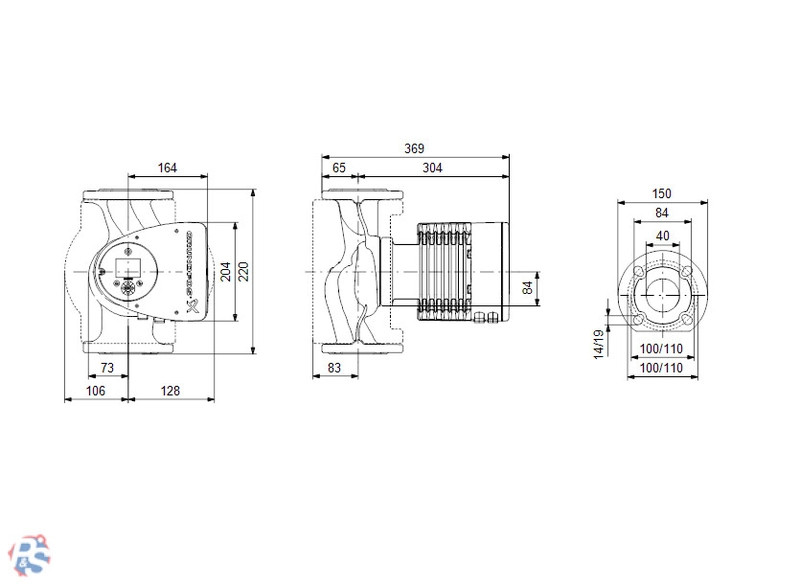

Telepítés: Megengedett hőmérséklettartomány: 0 .. 40 °C Maximális üzemi nyomás: 10 bar Szabványos karima: DIN Csőcsatlakozás: DN 40
Karima nyomásfokozata: PN6/10 Beépítési hossz: 220 mm Elektromos adatok: Telj. - P1: 18 .. 371 W Hálozati frekvencia: 50 Hz
Névleges feszültség: 1 x 230 V Maximális áramfogyasztás: 0.2 .. 1.66
A Védettségi osztály (IEC 34-5): X4D Szigetelési osztály (IEC 85): F
