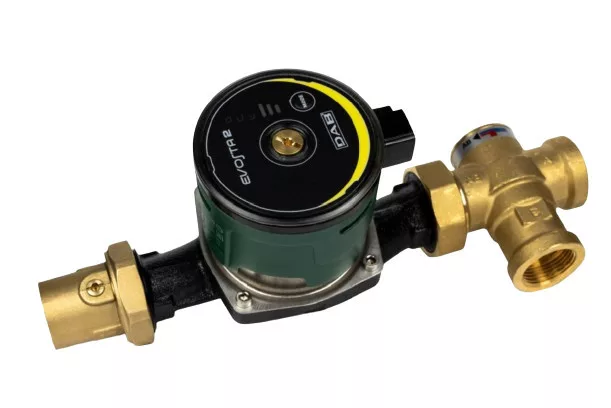

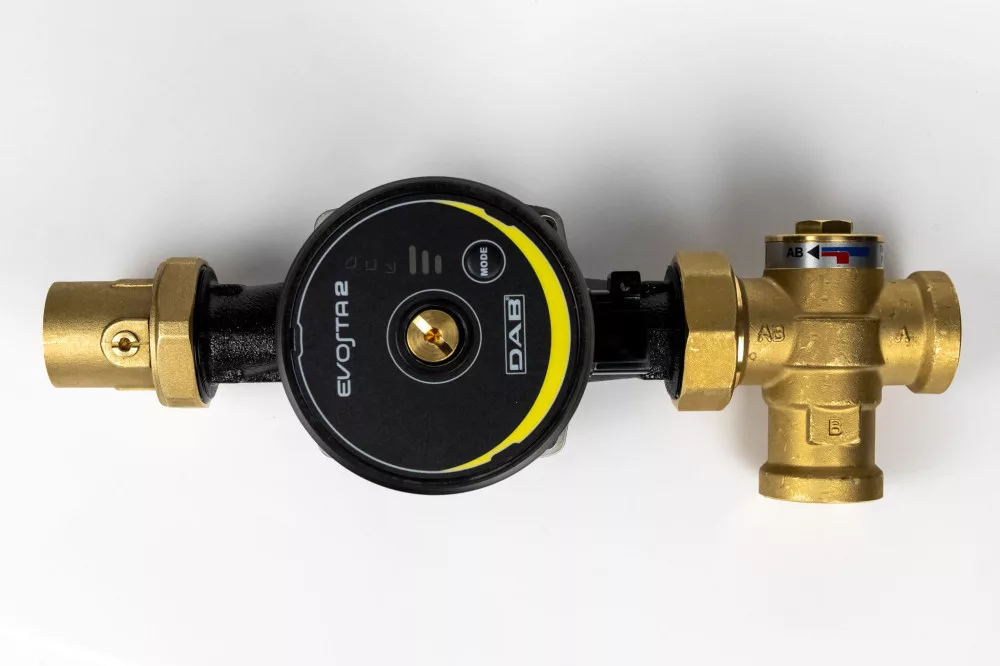

Celsius Kazánvédő egységcsomag 65 kW-ig (F)

Kazán védő egység a Kondenzáció elkerülésére

A szilárdtüzelésű kazánok üzemeltetése során gyakran tapasztalt jelenség a kondenzáció, mely minden esetben kazán károsodást, élettartam és hatásfok csökkenést továbbá fűtési többlet költséget eredményez.

Ezen egységek használatával elkerülhető a nem kívánt kondenzáció!

Előnyei:

-          Komplett, az egységek összeszerelve vagy komplett csomagban kaphatók

-          Helytakarékos, a kompakt tervezésnek köszönhetően minimális a helyigénye

• Anyaga melegen kovácsolt sárgaréz
• Max. üzemi nyomás: 10 bar
• Max. Hőmérséklet: 100°C
• Választható nyitási hőmérsékletek: 45, 55, 60°C
• A-AB Kvs érték: 7,2
• B-AB Kvs érték: 4,8
• Névleges nyitási hőmérséklet: +10K (beállított)
• Max. teljesítmény (Δt20K és 1400l/ó) mellett 65 kW
• Max. Δp visszatérő ágba építve 100 kPa

Működési elve:

1. Indítási üzemmód (kazán előmelegítés)
A kazánból kilépő „előremenő” fűtővizet visszairányítja a kazán „visszatérő” csonkjára mindaddig, mígnem eléri a beépített termosztatikus szelep nyitási hőmérsékletét. A szelep „A” ága zárt állapotban van.

2. Puffer tartály felfűtési üzemmód:
Mikor a vissza keringetett fűtővíz hőmérséklet eléri a termosztatikus szelep nyitási hőmérsékletét, a szelep a puffer tartályból érkező alacsony hőmérsékletű fűtővizet bekeveri a magasabb hőmérsékletű „előremenő” víz egy részével, úgy hogy a kazánba visszatérő hőmérséklet nem alacsonyabb mint a szelep nyitási hőmérséklete így védi a kazánt a nem kívánt kondenzációtól.  A keveréshez használt előremenő vízmennyiségen felül keletkező hőenergiát tovább engedi a puffer fűtésére.

3. Teljes kapacitású puffer fűtési üzemmód:
Ha a pufferből visszatérő fűtővíz hőmérséklete eléri vagy meghaladja a termosztatikus szelep nyitási hőmérsékletét, úgy a szelep teljesen nyitott állapotba vált, így teljes kapacitással fűthetjük a puffer tartályt. A szelep „B” ága zárt állapotban van. Ez az állapot a szelep nyitási hőmérséklete +10 K-n jön létre.

Például, ha a szelep nyitási hőmérséklet 55°C akkor +10°C esetén teljesen nyitott A → AB irányba.
