ZENNER ZYL G100 forgódugattyús gázáramlásmérő DN80 - 160 m³/h

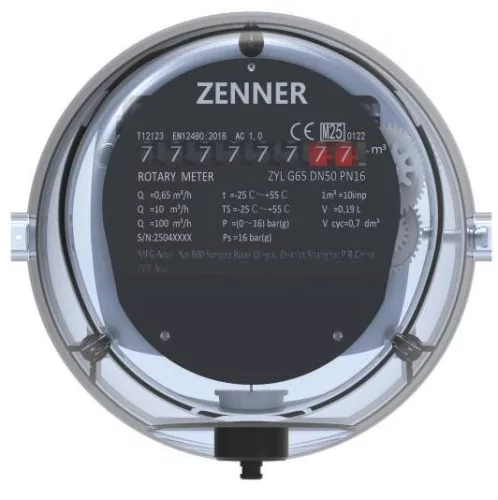

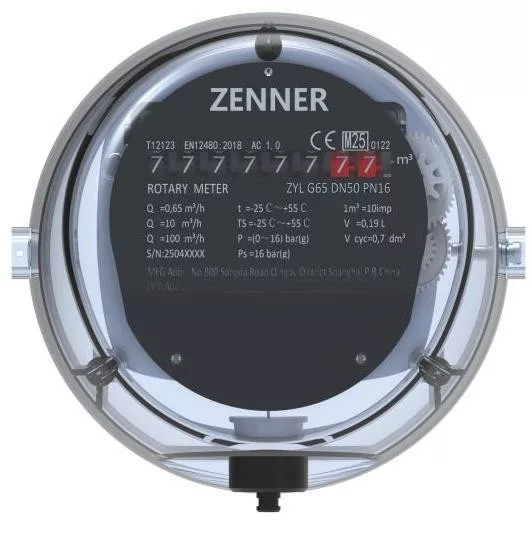

A ZENNER ZYL G100 forgódugattyús gázáramlásmérő bemutatása

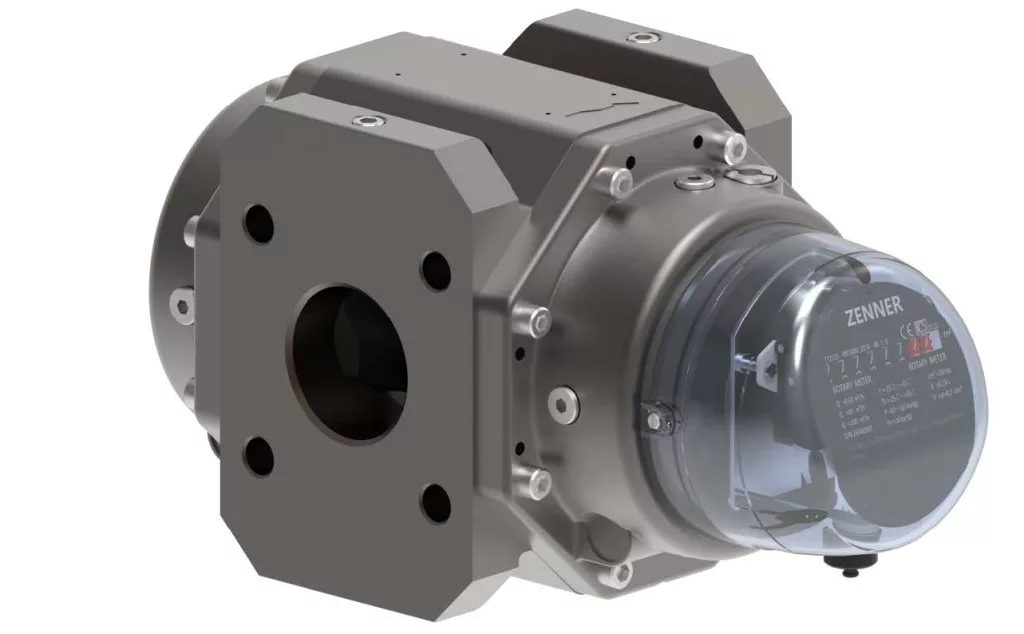

A ZENNER ZYL G100 professzionális minőségű, forgódugattyús (rotary) rendszerű gázáramlásmérő, amely pontos gázfogyasztás-mérést biztosít ipari létesítmények, nagyobb kereskedelmi egységek és közintézmények számára. A 160 m³/h maximális átfolyási kapacitás kiváló megoldás nagyobb gázigényű alkalmazásokhoz. A forgódugattyús technológia kimagasló pontosságot (1:246 tartomány), széles mérési tartományt és hosszú élettartamot garantál.

Műszaki paraméterek - G100 modell

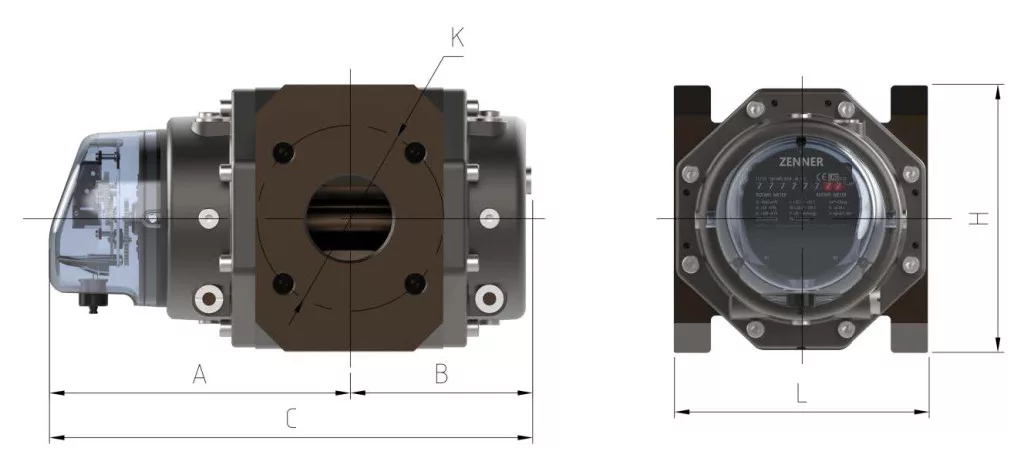

Méretrajz és építési adatok

Kenőolaj mennyiségek - G100 modell

Általános műszaki specifikáció

Kenőolaj specifikáció (Shell Morlina S2 BL10)

Csavarok húzónyomatéka (szereléshez)

Forgódugattyús (Rotary) technológia előnyei

A forgódugattyús gázáramlásmérők volumetrikus mérési elven működnek, ahol a forgó dugattyúk minden fordulata egy pontosan meghatározott gázmennyiséget továbbít. Ez a technológia kiváló pontosságot biztosít széles átfolyási tartományban, és a mérési eredményeket nem befolyásolják a beépítési körülmények. A ZENNER ZYL G100 modell különösen alkalmas olyan környezetben való üzemeltetésre, ahol kondenzáció is előfordulhat.

Főbb jellemzők

• Volumetrikus mérési elv - beépítési helyzetektől független pontosság
• Kiváló tartomány - széles mérési tartomány (1:246)
• Alacsony nyomásveszteség - mindössze 3,7 mbar maximális átfolyásnál
• Robusztus alumínium ház - PED 2014/68/EU megfelelő
• Mágneses csatolás - gáztömör számlálóegység

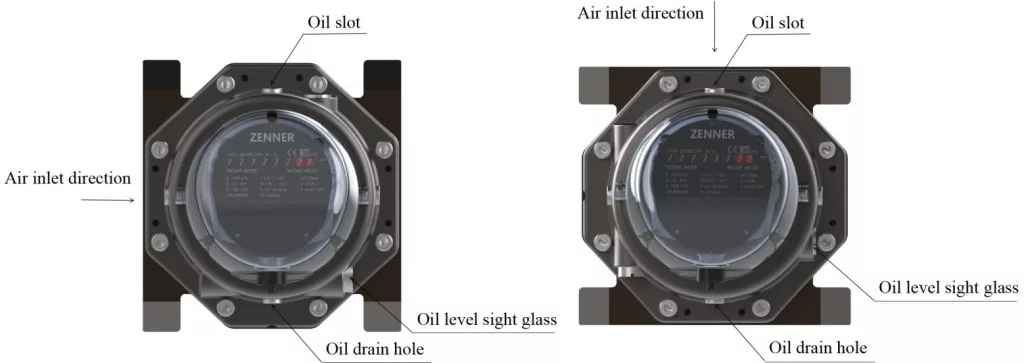

• Integrált olaj-láttató ablakok - egyszerű karbantartás

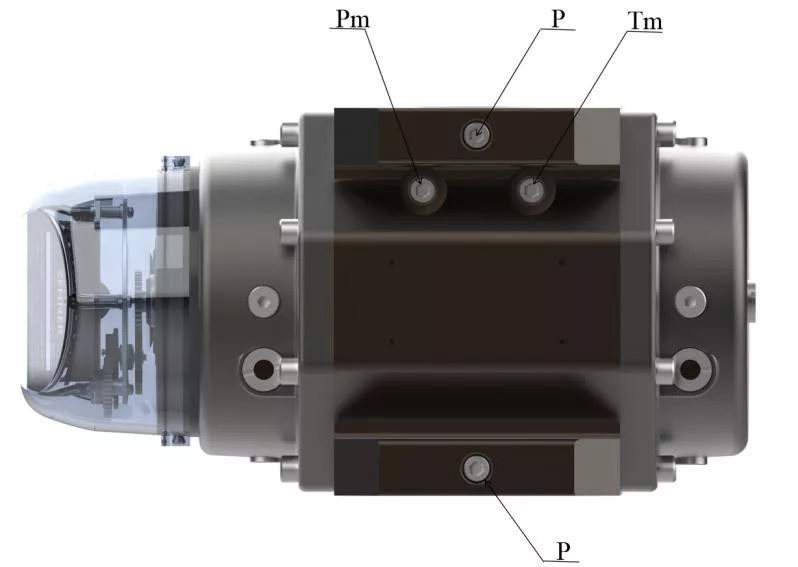

• Nyomás- és hőmérő csatlakozások - 1/4" NPT menettel
• LF impulzus kimenetek - Reed vagy Hall szenzorral

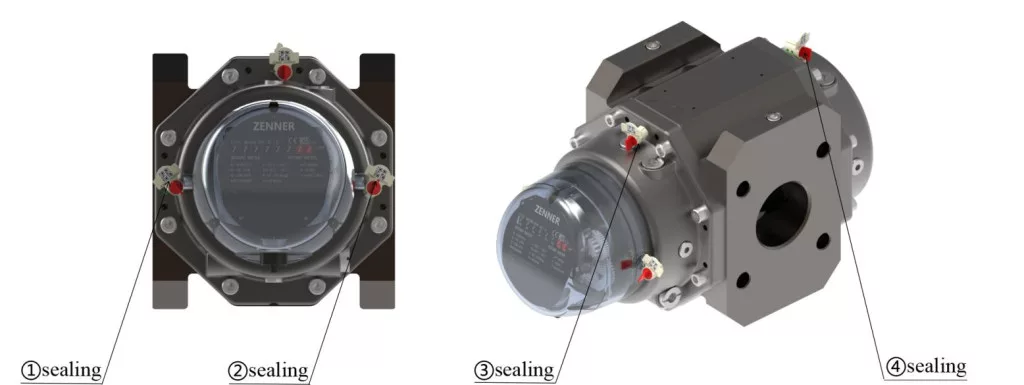

• Hamisítás elleni védelem - plombálható kialakítás
• Kondenzációs környezetre is alkalmas

Szerkezeti felépítés

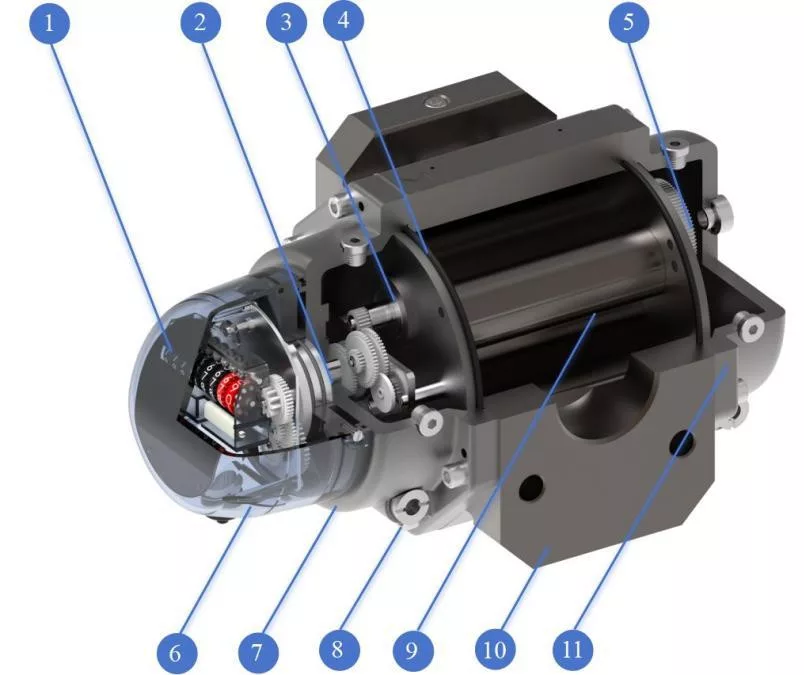

A ZENNER ZYL forgódugattyús mérő fő részegységei:

• Alumínium ötvözetű mérőház (PED megfelelő)
• Forgódugattyú együttes (alumínium ötvözet)
• Szinkronizáló kerekek (rozsdamentes acél)
• Mágneses csatolás

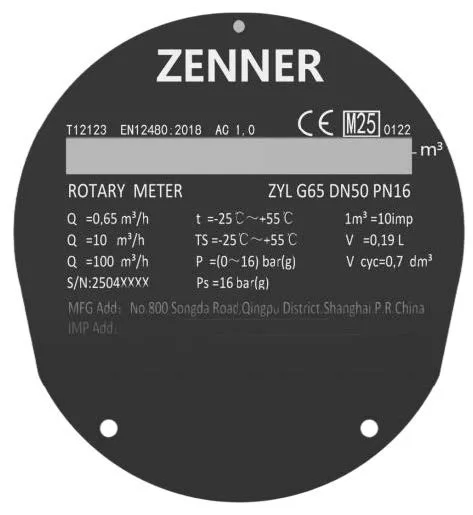

• Mechanikus számláló (8 digites)
• Elülső és hátsó fedél kenőolaj tartállyal
• Olajszint-látóablakok
• Nyomás csatlakozások (Pm, Tm, P)

Kenőolaj és karbantartás

A ZENNER ZYL mérők üzemeltetéséhez kenőolaj szükséges az elülső és hátsó fedélben. Ajánlott kenőolaj: Shell Morlina S2 BL10 (ISO VG 10). Az első olajcserét 100 üzemóra után kell elvégezni, ezt követően földgáz esetén 3-5 évente. Az olajszint ellenőrzése félévente ajánlott a látóablakok segítségével.

Olajcsere intervallumok:

• Első olajcsere: 100 üzemóra üzembe helyezés után
• Rendszeres (földgáz): 3-5 évente
• Rendszeres (egyéb gázok): Konzultáljon velünk
• Vizuális ellenőrzés: 6 havonta ajánlott

Impulzus kimenetek

A mérő opcionálisan kétcsatornás LF (alacsony frekvenciájú) impulzus kimenetekkel rendelhető:

• Reed kapcsolós szenzor: passzív, külső tápfeszültség nélkül működik, LF1 és LF2 kimenetekkel
• Hall szenzor: aktív, 1,8-5,5V DC tápfeszültség szükséges, LF1 és LF2 kimenetekkel, nagyobb megbízhatóság
• Mágnestámadás elleni védelem (MS): mindkét szenzortípusnál beépített
• Impulzus érték: 0,1 m³/impulzus

Alkalmazási területek

• Ipari üzemek gázfogyasztásának mérése
• Nagyobb kereskedelmi létesítmények
• Közintézmények, kórházak, iskolák
• Gázszolgáltatók átadó-átvevő állomásai
• Folyamatirányító rendszerek
• Számlázási célú precíz mérés
• EN 437 szerinti 1., 2. és 3. gázcsaládok mérése
• Szűrt, nem-korrozív gázok mérése

Telepítési útmutató

A ZENNER ZYL mérő telepítésénél az alábbi szempontokat kell figyelembe venni:

• Ajánlott függőleges beépítés (a forgódugattyúk vízszintes helyzete) - elkerülhető a rotor beszorulása
• A számláló fej 350°-ban elforgatható - vízszintes vagy függőleges kijelzés
• Nyomásváltozási sebesség maximum 0,3 bar/s lehet
• Telepítés előtt ajánlott 100 μm vagy finomabb szűrő beépítése
• A karimák megfelelő hozzáigazítása és húzónyomatékok betartása (lásd fenti táblázat)
• Hegesztés a beépített mérővel nem megengedett
• Védett, fagymentes környezet szükséges
• A mérőház és csővezeték átmérő-különbsége maximum ±2D% lehet
• Rugalmas csatlakozó használata feszültségmentes beépítéshez

Tanúsítások és megfelelőség

• MID - 2014/32/EU (T12313 - NMi-0122)
• PED - 2014/68/EU (CE-0085DP0413 - DVGW-0085)
• OIML R137 (R137/2012-A-NL1-22.02)
• Robbanásbiztos kivitel: IECEx Ex ia IIC T4 Ga
• EN 12480 metrológiai követelmények

Biztonsági útmutatások

Fontos biztonsági előírások:

• Csak képzett és jogosult személyzet végezhet telepítést, karbantartást
• Mindig olvassa el a gyártói kézikönyvet
• Viseljen megfelelő egyéni védőfelszerelést (kesztyű, védőszemüveg)
• Soha ne telepítsen vagy dolgozzon a mérőn nyomás alatt
• Ne használjon elektromos eszközöket, ne dohányozzon és ne hozzon létre nyílt lángot a telepítési helyen
• Ellenőrizze a tömítések épségét telepítés előtt
• A mérőt földelni kell (ATEX környezetben kötelező)
• Robbanásveszélyes környezetben csak megfelelő szerszámokat használjon
• A mérő nem tehető ki lángnak, ionizáló sugárzásnak, ultrahangnak vagy erős elektromágneses térnek

Garancia és támogatás

A ZENNER ZYL G100 gázáramlásmérőre gyári garancia vonatkozik a szabályszerű beszerelés és használat esetén. A termék gondosan csomagolva kerül szállításra. Fontos, hogy a mérő telepítését és üzembe helyezését csak arra jogosult, szakképzett szerelő végezhesse, aki ismeri a vonatkozó előírásokat és biztonsági szabályokat. A termék hitelesítési tanúsítvánnyal kerül forgalomba.

Gyakori kérdések (GYIK)

Mi a különbség a membrános és a forgódugattyús gázáramlásmérők között?

A forgódugattyús (rotary) mérők ipari alkalmazásokhoz készültek, szélesebb mérési tartománnyal (1:246 vs. 20-40:1), nagyobb átfolyási kapacitással és kisebb nyomásveszteséggel rendelkeznek. Pontosságuk kiváló a teljes tartományban, és alkalmasak kondenzációs környezetre is. A membrános mérők inkább háztartási és kisebb kereskedelmi felhasználásra valók.

Milyen gyakran kell a kenőolajat cserélni?

Az első olajcserét 100 üzemóra után kell elvégezni az induló szennyeződések eltávolítása érdekében. Földgáz esetén a rendszeres olajcsere 3-5 évente szükséges. A gáz tisztasága és a használati körülmények befolyásolhatják ezt az intervallumot. Az olajszintet félévente ellenőrizni kell a láttató ablakok segítségével.

Melyik impulzus szenzort válasszam - Reed vagy Hall?

A Reed kapcsolós szenzor egyszerűbb, olcsóbb és nem igényel tápfeszültséget, de mechanikus kopásnak van kitéve hosszú távon. A Hall szenzor megbízhatóbb, hosszabb élettartamú, elektronikus így nincs mechanikus kopás, de 1,8-5,5V DC tápfeszültséget igényel. Ipari környezetben általában a Hall szenzort ajánljuk. Mindkét típus rendelkezik beépített mágnestámadás elleni védelemmel (MS).

Szükséges-e szűrő a mérő előtt?

Igen, határozottan ajánlott 100 μm-es vagy finomabb szűrő beépítése a mérő előtt, amely megvédi a forgódugattyúkat a vezetékből érkező szennyeződésektől (rozsdadarabok, hegesztési salak, homok). Ez jelentősen meghosszabbítja a mérő élettartamát és fenntartja a mérési pontosságot. DN25-DN100 méretekhez gasket-filter (tömítő-szűrő) is használható.

Milyen gyakran kell hitelesíteni a mérőt?

A forgódugattyús gázáramlásmérők hitelesítési időszaka általában 10 év a hatályos jogszabályok szerint. A hitelesítés lejártának dátuma a mérőn fel van tüntetve. Lejárt hitelesítésű mérőt kötelező cserélni vagy újrahitelesíttetni. Az időszakos felülvizsgálatot csak szakképzett, engedéllyel rendelkező személy végezheti.

Használható-e a mérő bio gáz vagy egyéb speciális gázok mérésére?

A ZENNER ZYL mérők földgázra, és az EN437 szabvány szerinti 1., 2. és 3. gázcsaládokra készültek. Biogáz esetén, amely korrozív komponenseket (H2S, nedvesség) tartalmazhat, a mérő nem ajánlott, mert a korrozív gázok károsíthatják az alumínium alkatrészeket. Speciális gázok esetén kérjük, konzultáljon velünk az alkalmazhatóságról.

Mi a teendő, ha az olajszint változik vagy az olaj elszíneződik?

Ha az olajszint jelentősen csökken, vagy az olaj emulgeálódik/elszíneződik, azt azonnal ki kell vizsgálni. A csökkenő olajszint tömítési problémára utalhat, az elszíneződés pedig szennyeződésre vagy kémiai reakcióra a gázzal. Ilyenkor azonnal cserélje ki az olajat és vizsgálja meg a tömítéseket. Szükség esetén forduljon szakszervizhez.

Csomag tartalma

• ZENNER ZYL G100 gázáramlásmérő (DN80)
• Kenőolaj - Shell Morlina S2 BL10 (megfelelő mennyiség)
• Szűrőbetét / Gasket-filter (mérettől függően)
• Üzemeltetési kézikönyv (magyar és angol nyelven)
• Megfelelőségi nyilatkozat (Declaration of Conformity)
• Hitelesítési tanúsítvány (Calibration Certificate)
• Szenzor dugók (ha impulzus kimenet van telepítve)
• Csomagolási lista

Üzembe helyezés és szerviz

Az üzembe helyezés során be kell tartani az üzemeltetési kézikönyvben foglalt eljárásokat:

• By-pass nélküli telepítés: Lassú nyomásfelépítés (max. 0,3 bar/s)
• By-pass-os telepítés: Először by-pass megnyitása, majd fokozatos átvezetés a mérőre
• Nyomásszabályzó után: Különös figyelmet igényel a nyomásváltozás sebessége

Fontos! A gázáramlásmérő beszerelését, üzembe helyezését, karbantartását és javítását csak szakképzett, erre jogosult személy végezheti. A helyi gázszolgáltatóval való egyeztetés szükséges a beépítés előtt. Az országos előírásokat (pl. MSZ szabványok) be kell tartani.
