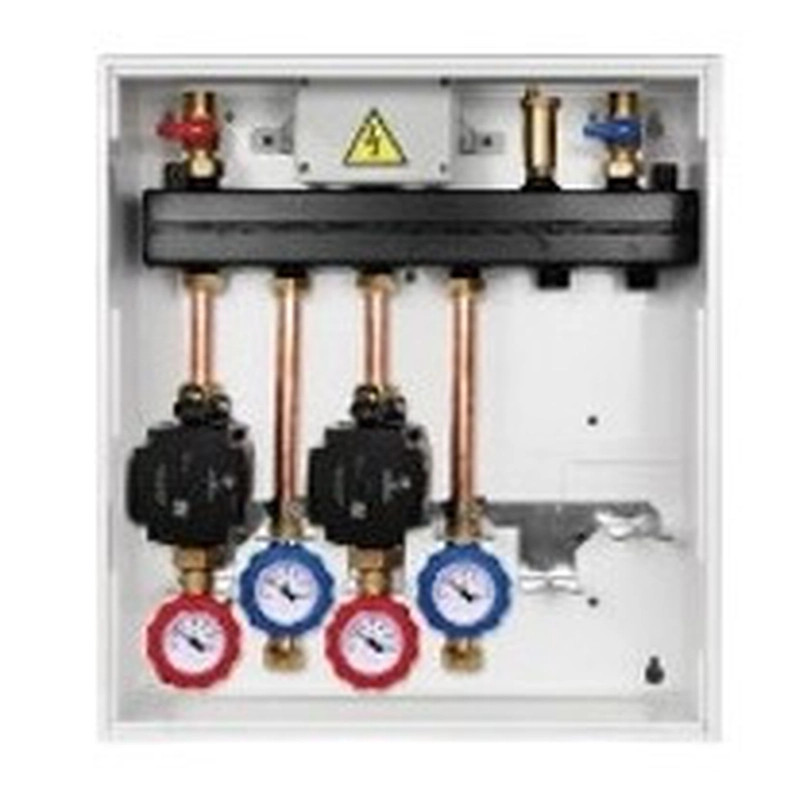

Fondital NOVAZONE 2 direkt körrel szerelt fűtőköri modul (26110)

A NOVAZONE 2 direkt körös modul bemutatása

A Fondital NOVAZONE 2 direkt körrel szerelt fűtőköri modul (cikkszám: 26110) kifejezetten olyan fűtési rendszerekhez lett kifejlesztve, ahol a kazán gyári szivattyúja kapacitáshiánnyal küzd. A direkt körös kialakítás egyszerű, megbízható működést biztosít mind magas-, mind alacsony hőmérsékletű fűtési rendszerekben. A modul komplett hidraulikus egységként tartalmazza az összes szükséges komponenst, így gyors és egyszerű a telepítés.

Főbb jellemzők és felszereltség

• Alkalmazási terület: 1-3 fűtőkörig használható, magas- és alacsony hőmérsékletű rendszerekhez egyaránt
• Hidraulikus váltó: biztosítja a kazánkör és a fűtőkör hidraulikus szétválasztását
• Grundfos UPM3 Hybrid 15-70 ErP szivattyú: energiatakarékos, elektronikusan szabályozott keringető
• Hőmérős golyóscsapok: az előremenő- és visszatérő ágon a hőmérséklet folyamatos ellenőrzéséhez
• Golyóscsapok a kazánköri ágon: egyszerű karbantartás és szervizelhetőség
• Automata légtelenítő: a rendszer automatikus levegőztetéséhez
• Mérőhüvelyek: hőmérséklet-érzékelők egyszerű behelyezéséhez
• Fűtőközeg: víz vagy víz-glikol keverék 70-30% arányban
• Direkt körös kialakítás: keverőszelep nélkül, azonos hőmérsékletű körök kiszolgálásához

Műszaki előnyök és alkalmazási lehetőségek

A NOVAZONE 2 direkt körös modul különösen ajánlott radiátoros, konvektoros vagy más magas hőmérsékletű fűtési rendszerekhez, ahol nincs szükség hőmérséklet-keverésre. A beépített Grundfos UPM3 Hybrid szivattyú kiváló hidraulikus teljesítményt nyújt, miközben rendkívül energiatakarékos működést biztosít az ErP szabványnak megfelelően. A hidraulikus váltó megszünteti a kazán- és fűtőkör közötti kölcsönhatást, így mindkét kör optimális működési feltételek mellett üzemelhet. A moduláris felépítés lehetővé teszi, hogy több NOVAZONE egység kombinálásával akár 3 független fűtőkör is kialakítható legyen, külön-külön szabályozással.

Telepítés és kompatibilitás

A NOVAZONE 2 modul tökéletesen illeszkedik a Fondital kondenzációs kazáncsaládhoz, különösen az Itaca Condensing és Formentera Condensing típusokhoz. A modul kompakt méretű, így kis helyigényű kazánházakban is könnyedén elhelyezhető. A telepítés során a hőmérős golyóscsapok lehetővé teszik a rendszer azonnali ellenőrzését, a mérőhüvelyek pedig egyszerűsítik a szabályozó érzékelők bekötését. A víz-glikol keverék használata opcionális védelmet nyújt fagyveszélyes helyiségekben vagy külső vezetékszakaszokon. A modul kiegészíthető KITZONE 05 zóna szabályozóval és külső hőmérséklet-érzékelővel (SONDAES 01) a még pontosabb hőmérséklet-szabályozáshoz.

Gyakori kérdések

Mikor válasszam a direkt körös NOVAZONE modult a kevert körös változat helyett?

A direkt körös 26110 típus akkor ideális, ha az összes fűtőkör azonos hőfokon üzemel (például csak radiátoros fűtés esetén). Ha viszont padlófűtést is szeretne kombinálni radiátorokkal, akkor a keverőszelepekkel ellátott DM 120, DM 130 vagy DM 122, DM 133 típusok a megfelelő választás, amelyek lehetővé teszik a különböző hőmérsékletű körök kialakítását.

Milyen kazánokkal használható együtt a NOVAZONE 2 modul?

A modul kifejezetten a Fondital kondenzációs kazánokhoz lett tervezve, de bármely más gyártó kazánjával is kompatibilis, amely rendelkezik beépített fűtőköri szivattyúval és megfelelő hidraulikus csatlakozásokkal. Különösen ajánlott Fondital Itaca Condensing és Formentera Condensing típusokkal, amelyekhez gyári kapcsolási rajzok is rendelkezésre állnak.

Garancia és szállítási információk

A Fondital NOVAZONE 2 direkt körös fűtőköri modulra a gyártó 2 év hivatalos garancia biztosít, amely kiterjed minden gyári hibára és anyaghibára. A termék gyári csomagolásban kerül szállításra, minden tartozékkal és szerelési útmutatóval együtt. A professzionális telepítéshez ajánlott fűtésszerelő szakember bevonása, aki ismeri a hidraulikus rendszerek összeállítását. A modul az aktuális készletinformációk szerint 2-5 munkanapon belül kiszállításra kerül, egyedi projektek esetén kérjük egyeztessen kollégáinkkal a pontos szállítási időről.

Példa kapcsolások kazánrendszerekkel

Itaca Condensing NOVAZONE 26120 modullal (2 fűtőkör)

Rendszerelemek:

• 1. - NOVAZONE 26120 modul motoros keverőszeleppel
• 2. - Fondital Itaca Condensing (KC / KR / KRB / KB típusváltozatok) beépített fűtőköri szivattyúval
• 3. - KITZONE 05 zóna szabályozó a kevert kör számára (önálló, 230 V-os betápot igényel)
• 4. - Alacsony hőmérsékletű fűtőkör Cremoto 07 modulációs szabályozóval (Cremoto bekötése: 2 x 1,5 mm²-es vezeték, max. 50 m-ig)
• 5. - Magas hőmérsékletű fűtőkör on/off termosztáttal (termosztát bekötése: 2 x 1,5 mm²-es vezeték)
• 6. - SONDAES 01 külső hőmérséklet-érzékelő (a KITZONE 05 szabályozó árban foglalt tartozéka, bekötése: 2 x 1,5 mm²-es vezeték, max. 50 m-ig)

Formentera Condensing NOVAZONE 26122 modullal (3 fűtőkör)

Rendszerelemek:

• 1. - NOVAZONE 26122 modul motoros keverőszelepekkel
• 2. - Fondital Formentera Condensing (KC / KR / KRB típusváltozatok) beépített fűtőköri szivattyúval
• 3. - KITZONE 05 zóna szabályozó a kevert kör számára (önálló, 230 V-os betápot igényel)
• 4. - Alacsony hőmérsékletű fűtőkör Cremoto 07 modulációs szabályozóval (Cremoto bekötése: 2 x 1,5 mm²-es vezeték, max. 50 m-ig)
• 5. - Alacsony hőmérsékletű fűtőkör on/off termosztáttal (termosztát bekötése: 2 x 1,5 mm²-es vezeték)
• 6. - Magas hőmérsékletű fűtőkör on/off termosztáttal (termosztát bekötése: 2 x 1,5 mm²-es vezeték)
• 7. - SONDAES 01 külső hőmérséklet-érzékelő (a KITZONE 05 szabályozó árban foglalt tartozéka, bekötése: 2 x 1,5 mm²-es vezeték, max. 50 m-ig)
