Fondital NOVAZONE 3 direkt körrel szerelt fűtőköri modul (26111)

A NOVAZONE 3 direkt fűtőköri modul bemutatása

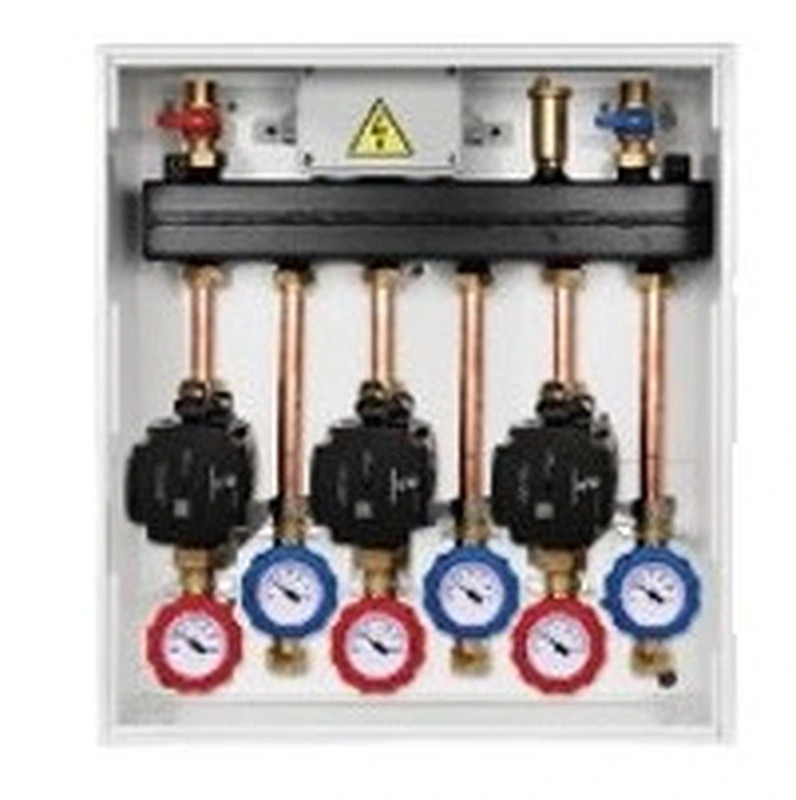

A Fondital NOVAZONE 3 direkt körrel szerelt fűtőköri modul (26111) egy komplex, gyárilag összeszerelt hidraulikus egység, amely kifejezetten olyan fűtési rendszerek kialakítására lett kifejlesztve, ahol a kondenzációs kazán beépített keringető szivattyúja nem elegendő a teljes fűtőrendszer hatékony és megbízható kiszolgálásához. A modul legfeljebb 1-3 független fűtési kör kezelésére alkalmas, egyaránt támogatva a magas hőmérsékletű radiátoros és az alacsony hőmérsékletű padlófűtési rendszereket is. A gyári előszerelésnek köszönhetően jelentősen csökken a helyszíni szerelési idő és a hibalehetőségek száma.

Főbb jellemzők és tartozékok

• Hidraulikus váltó: hatékony hidraulikus elválasztást biztosít a kazánkör és a fűtőkörök között, optimalizálva a rendszer működését
• Grundfos UPM3 Hybrid 15-70 ErP szivattyú: energia-hatékony, moduláló keringető szivattyú beépített vezérléssel, alacsony energiafogyasztással
• Hőmérős golyóscsapok: az előremenő és visszatérő ágon egyaránt, a hőmérséklet folyamatos monitorozására
• Golyóscsapok a kazánköri ágon: egyszerű karbantartást és szervízelést tesznek lehetővé
• Automata légtelenítő: a rendszer levegőmentesítését biztosítja automatikusan
• Mérőhüvelyek: hőmérséklet-érzékelők egyszerű beépítésére a rendszerbe
• Esbe minőségi szerelvények: kézi keverőszelep (DM 130, DM113, DM 133 típusoknál) vagy motoros keverőszelep (DM 120, DM112, DM 122 típusoknál)
• Alkalmazható fűtőközeg: víz vagy víz-glikol keverék 70-30% arányban, ami fagyvédelmet is biztosít
• Direkt kör kialakítás: keverőszelep nélküli változat, ideális azonos hőmérsékletű fűtőkörök kiszolgálására

A NOVAZONE modulok típusai és műszaki előnyei

A NOVAZONE modulcsalád három fő kategóriában érhető el: direkt körrel szerelt változat (jelen modell), kézi keverőszeleppel ellátott kevert körös verzió, valamint motoros keverőszeleppel szerelt intelligens szabályozású változat. A direkt körrel szerelt 26111-es típus különösen előnyös olyan rendszereknél, ahol nem szükséges hőmérséklet-keverés, hanem a kazán által szolgáltatott vízhőmérséklet közvetlenül alkalmazható a fűtőkörben. Ez egyszerűsíti a rendszert és csökkenti a beruházási költségeket. A kompakt kialakítás lehetővé teszi a fali vagy padlóra szerelést, így még szűkebb helyiségekben is könnyedén elhelyezhető. A modul gyárilag nyomáspróbázott, így azonnal üzembe helyezhető a helyszínen.

Karbantartás és üzemeltetés

A NOVAZONE 3 fűtőköri modul karbantartása rendkívül egyszerű a jól átgondolt szerkezeti kialakításnak köszönhetően. A beépített golyóscsapok lehetővé teszik a modul gyors leválasztását a rendszerről szervizeléskor, így nem szükséges a teljes fűtési rendszer leürítése. Az automata légtelenítő önműködően gondoskodik a rendszer levegőmentességéről, minimalizálva a kézi beavatkozást. A Grundfos UPM3 Hybrid szivattyú öndiagnosztikai funkciójával folyamatosan monitorozza saját működését, és LED kijelzőjén jelzi az esetleges hibákat. A hőmérős golyóscsapok azonnali vizuális visszajelzést adnak a rendszer hőmérsékleti viszonyairól, megkönnyítve a diagnosztikát. Ajánlott évente egyszer ellenőrizni a csatlakozások tömítettségét és a szivattyú hibamentes működését.

Gyakori kérdések

Mikor érdemes direkt körrel szerelt modult választani keverőszelep helyett?

A direkt körrel szerelt NOVAZONE 3 modul akkor a legjobb választás, ha a fűtőkör hőmérséklet-igénye megegyezik vagy közel azonos a kazán által szolgáltatott előremenő víz hőmérsékletével. Ilyen lehet például egy tisztán radiátoros rendszer vagy egy nagyméretű, nagy hőigényű épület fűtése. Ha viszont padlófűtést vagy más alacsony hőmérsékletű fűtést szeretne kombinálni radiátorokkal, akkor a keverőszelepekkel ellátott változatot érdemes választani, amely lehetővé teszi különböző hőmérsékletű körök független kezelését.

Milyen kazántípusokkal kompatibilis a NOVAZONE 3 modul?

A NOVAZONE 3 fűtőköri modul kifejezetten Fondital kondenzációs gázkazánokhoz lett tervezve, különösen az Itaca Condensing és Formentera Condensing típusokhoz, de más gyártók kondenzációs kazánjaival is alkalmazható, amennyiben a hidraulikus csatlakozások és teljesítmény-paraméterek megfelelnek. A modul a kazán beépített szivattyúját kiegészíti vagy felváltja, amikor nagyobb térfogatáramú vagy bonyolultabb elosztású fűtőrendszert kell kiszolgálni. Fontos, hogy a kazán teljesítménye illeszkedjen a fűtőkörök összes hőigényéhez.

Garancia és szállítás

A Fondital NOVAZONE 3 direkt körrel szerelt fűtőköri modulra a gyártó 2 év hivatalos garanciát vállal gyártási és anyaghibákra, amely a megfelelő üzembe helyezés és karbantartás esetén érvényes. A termék gondos csomagolásban érkezik, amely védi a szállítás során fellépő mechanikai sérülésektől. A modul súlya és mérete miatt javasolt két fő általi kicsomagolás és beszerelés. Szállításkor ellenőrizze a csomag épségét, és az átvételkor jegyzőkönyvezze az esetleges külső sérüléseket. A garancia érvényesítéséhez őrizze meg a vásárlást igazoló számlát és a gyári garancialevelet. A termék szakszerű üzembe helyezéséhez mindig képzett fűtésszerelő bevonását javasoljuk.

Kapcsolási példák és rendszerintegrációs lehetőségek

Itaca Condensing kazánnal NOVAZONE 26120 modullal (2 fűtőkör)

• 1. NOVAZONE 26120 modul motoros keverőszeleppel – intelligens hőmérséklet-szabályozás
• 2. Fondital Itaca Condensing (KC / KR / KRB / KB típusváltozatok) beépített fűtőköri szivattyúval
• 3. KITZONE 05 zóna szabályozó a kevert kör számára (önálló, 230 V-os betápot igényel)
• 4. Alacsony hőmérsékletű fűtőkör Cremoto 07 modulációs szabályozóval (Cremoto bekötése: 2 x 1,5 mm²-es vezeték, max. 50 m-ig)
• 5. Magas hőmérsékletű fűtőkör on/off termosztáttal (termosztát bekötése: 2 x 1,5 mm²-es vezeték)
• 6. SONDAES 01 külső hőmérséklet-érzékelő (a KITZONE 05 szabályozó árban foglalt tartozéka, bekötése: 2 x 1,5 mm²-es vezeték, max. 50 m-ig)

Formentera Condensing kazánnal NOVAZONE 26122 modullal (3 fűtőkör)

• 1. NOVAZONE 26122 modul motoros keverőszelepekkel – három független fűtőkör kezelése
• 2. Fondital Formentera Condensing (KC / KR / KRB típusváltozatok) beépített fűtőköri szivattyúval
• 3. KITZONE 05 zóna szabályozó a kevert kör számára (önálló, 230 V-os betápot igényel)
• 4. Alacsony hőmérsékletű fűtőkör Cremoto 07 modulációs szabályozóval (Cremoto bekötése: 2 x 1,5 mm²-es vezeték, max. 50 m-ig)
• 5. Alacsony hőmérsékletű fűtőkör on/off termosztáttal (termosztát bekötése: 2 x 1,5 mm²-es vezeték)
• 6. Magas hőmérsékletű fűtőkör on/off termosztáttal (termosztát bekötése: 2 x 1,5 mm²-es vezeték)
• 7. SONDAES 01 külső hőmérséklet-érzékelő (a KITZONE 05 szabályozó árban foglalt tartozéka, bekötése: 2 x 1,5 mm²-es vezeték, max. 50 m-ig)
