Grundfos Magna1 32-100 180 PN10, energiatakarékos fűtési keringetőszivattyú, menetes, cksz.99221236

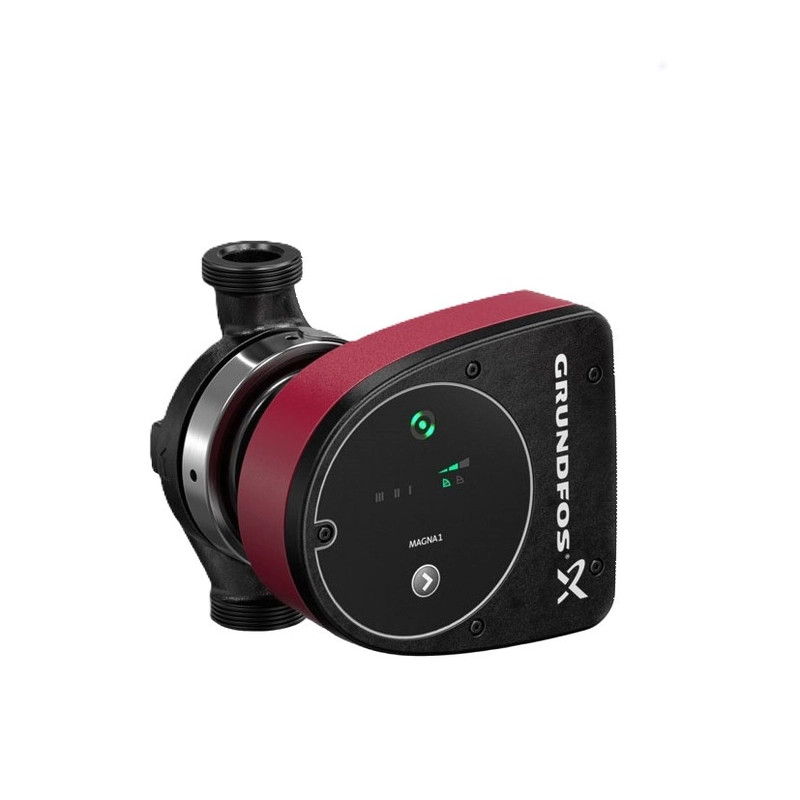

A Grundfos Magna1 32-100 keringetőszivattyú bemutatása

A Grundfos Magna1 32-100 180 PN10 egy korszerű, nedvestengelyű keringetőszivattyú, amely a legmagasabb energiahatékonysági követelményeknek is megfelel. A szivattyú és a motor egyetlen integrált egységet képez, amelyben nincs szükség tengelytömítésre - mindössze két tömítőgyűrű található a teljes szerkezetben. A csapágyak kenését automatikusan a szállított közeg biztosítja, így a karbantartási igény minimális. A környezettudatos tervezésnek köszönhetően a felhasznált anyagok száma a lehető legkisebb, megkönnyítve az újrahasznosítást.

Főbb jellemzők és alkalmazási területek

• Fűtési rendszerek: főszivattyúként, keverő körökben és felületfűtési rendszerekben
• Hűtési rendszerek: klímaberendezések és hűtőkörök keringtetésére
• Használati melegvíz rendszerek: nagy teljesítményű HMV ellátás biztosítására
• Intelligens szabályozás: 9 különböző üzemmód - 3 arányos nyomáskülönbség görbe, 3 állandó nyomás görbe és 3 fix fordulatszámú görbe
• EuP direktívának megfelelő: rendkívül alacsony energiafogyasztás (EEI: 0.21)

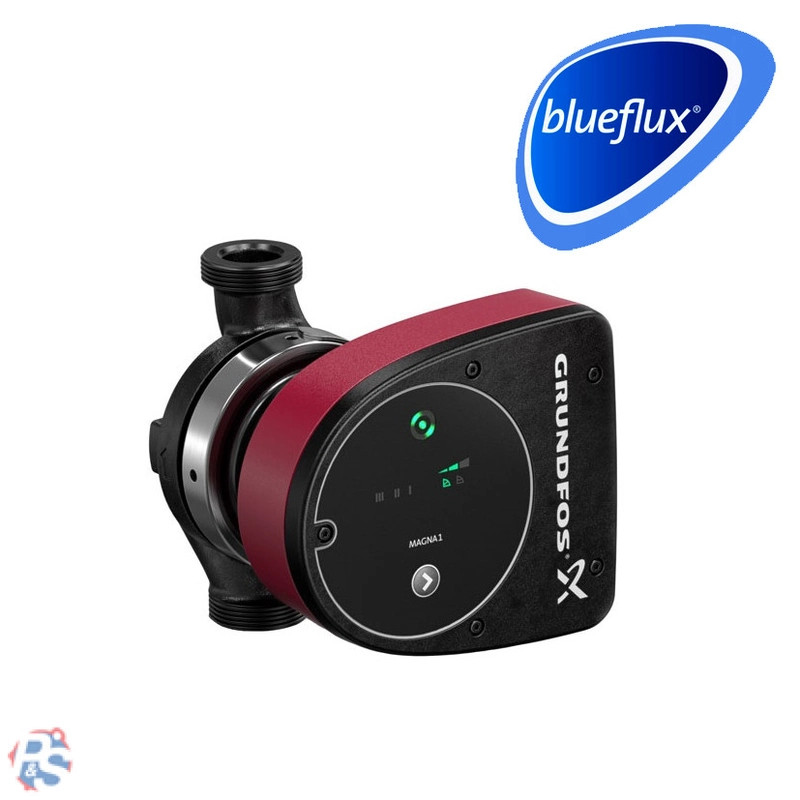

• Grundfos Blueflux technológia: csúcshatékonyságú motor kivitel
• Menetes csatlakozás: G 2" külső menetes csőcsatlakozás a gyors telepítéshez
• Kompakt beépítési méret: 180 mm beépítési hossz a szűkös helyzetekhez
• Vizuális jelzőrendszer: kilenc LED jelzőfény az egyszerű beállításhoz és diagnosztikához

Műszaki előnyök és energiahatékonyság

A Magna1 sorozat kiemelkedő tulajdonsága a beépített adaptív szabályozórendszer, amely automatikusan igazítja a szivattyú teljesítményét a rendszer pillanatnyi igényeihez. Ez a technológia akár 70%-os energiamegtakarítást is eredményezhet a hagyományos, szabályozás nélküli szivattyúkhoz képest. A 8-175 W közötti változtatható teljesítményfelvétel biztosítja, hogy a szivattyú mindig csak annyi energiát használjon, amennyire éppen szükség van. Az alacsony zajszint (csendes működés) lakóépületekben és irodákban is kiváló választássá teszi. A robosztus öntöttvas szivattyúház (EN-GJL-200) és a PES 30% üvegszálas járókerék hosszú élettartamot és megbízható üzemeltetést garantál. A szigetelési osztály F és az X4D védettségi fokozat biztosítja a biztonságos működést még extrém körülmények között is.

Karbantartás és üzemeltetés

A Grundfos Magna1 32-100 teljesen karbantartásmentes konstrukciójának köszönhetően minimális üzemeltetési költségekkel számolhatunk. A nedvestengelyű kialakítás biztosítja, hogy a szivattyú belsejében lévő komponensek folyamatosan kenődjenek a keringő közeg által, így nincs szükség külső kenésre vagy rendszeres szervizre. A szivattyú -10°C-tól +110°C-os folyadékhőmérséklet tartományban üzemeltethető, maximális 10 bar rendszernyomás mellett. A telepítés során figyelni kell, hogy a környezeti hőmérséklet 0-40°C között legyen. A munkapont helyes megválasztása kulcsfontosságú a hatékony működéshez - fontos, hogy az mindig a szivattyú méretezési tartományán belül essen. Az egyfázisú 230V-os tápfeszültség és az 50 Hz-es hálózati frekvencia standard európai elektromos hálózatokhoz.

Gyakori kérdések

Milyen csőcsatlakozással rendelkezik a szivattyú és milyen rendszerekbe építhető be?

A Magna1 32-100 G 2"-os (DN50) külső menetes csatlakozással szerelt, amely lehetővé teszi a gyors és egyszerű beépítést menetes szerelvényekkel. A 180 mm-es rövid beépítési hossz miatt szűkebb helyre is könnyen telepíthető. PN10 karima nyomásfokozattal rendelkezik, így 10 bar-ig terjedő üzemi nyomású rendszerekben biztonságosan alkalmazható.

Hogyan állítható be a szivattyú és milyen üzemmódok közül választhatunk?

A szivattyú 9 előre beállított üzemmóddal rendelkezik, amelyek LED jelzőfényekkel jelöltek. Három különböző szabályozási mód érhető el: arányos nyomáskülönbség üzemmód (3 görbe), állandó nyomás üzemmód (3 görbe) és fix fordulatszámú üzemmód (3 fokozat). A beállítás egyetlen gombnyomással elvégezhető a szivattyú házán található kezelőfelületen, így a rendszer igényeihez optimálisan igazítható a teljesítmény.

Garancia és szállítás

A Grundfos Magna1 32-100 szivattyúra a gyártó garanciája érvényes, amely magában foglalja a gyártási hibákból eredő meghibásodások javítását vagy cseréjét. A termék cikkszáma: 99221236. A szivattyú nettó tömege 4,38 kg, teljes csomagolt tömege 4,78 kg, szállítási térfogata pedig mindössze 0,012 m³, így gazdaságosan szállítható. A termék megfelel a CE, VDE és EAC tanúsítványoknak, garantálva az európai és eurázsiai minőségi és biztonsági előírásoknak való megfelelést. A kompakt kivitel és az alacsony súly megkönnyíti a helyszíni mozgatást és telepítést még egyedül dolgozó szerelők számára is.

Részletes műszaki adatok
